華東工控丨復合材料有限公司堿洗脫脂工藝生產線改造成套電氣系統案例

2020-10-26 華東工控

復合材料有限公司的精密復合鋼帶表面處理采用堿洗脫脂工藝，脫脂機生產線成套電氣系統由華東工控公司驅動控制部承接設計、制造和調試。堿洗脫脂機生產線由開卷機、張力輥、卷取機、減洗槽、烘干機、刷輥、液壓站、水泵站等部分構成。整個系統采用西門子 S7-300PLC集中控制，PLC 與各驅動單元采用 Profibus-DP 通訊，其控制核心：開卷機、收卷機的采用力矩控制，速度控制要根據卷經進行開卷、收卷的卷經計算獲得，張力輥要與開卷機、卷取機實現同步控制。

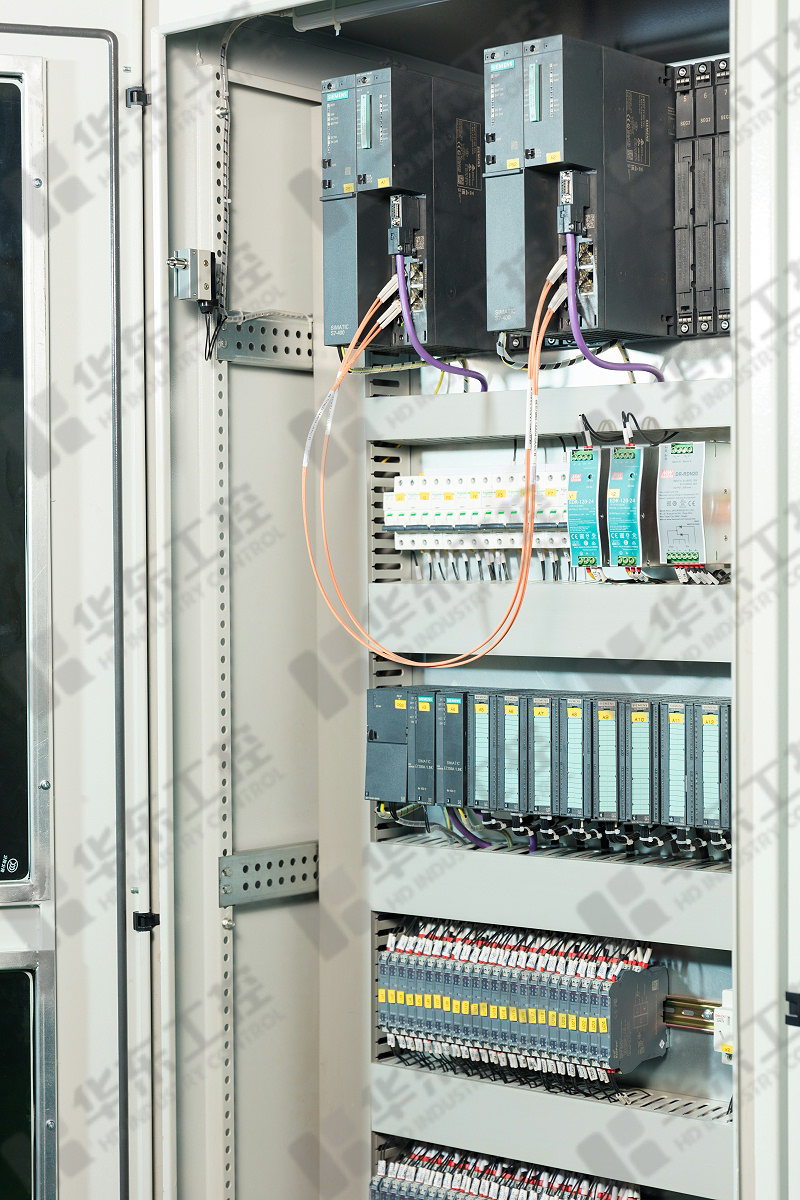

生產線成套電氣系統

工程特點：

(a) 采用 6SE70 工程型變頻裝置，充分利用內部自由塊，實現轉矩控制。

(b) 采用 DP 總線控制方式，減少布線成本，提高設備運行車速。

(d) 逆變單元采用直流共母線方式，再生能量得到充利用。

知識產權：

一種基于長距離物料輸送裝置多傳控制方法（發明專利號：ZL201611029619.0）

一種不依賴收卷張力的收卷控制方式（發明專利號：ZL201410393985.9）

鋼帶堿洗機組中的一種新型傳動裝置（實用新型專利號：ZL201420428092.9）

河南華東工控技術有限公司是專門從事智能化配電、自動化控制、信息化管理等產品和系統研發、設計、制作、服務為一體的科技型企業。專注生產40.5KV及以下智能高低壓配電設備，各種大型傳動、多傳動、伺服傳動、PLC控制等自動化控制設備以及設計開發能源管理、配方管理、工廠智能管理等各種信息化管理系統。尤其在節能環保、資源利用、生物化工、物料搬運等領域有著豐富的研究成果和應用經驗，參與多項國家重點工程建設，獲得多項發明專利及軟件著權。
