數字化配電系統的相關知識你了解多少？下面華東工控來給大家簡要介紹一下數字化配電系統的基本架構。

一個完整的數字化配電系統主要由四部分組成，分別是感知層、傳輸層、存儲層/服務層和展現層，四個部分相互配合，可以實現對變電站、配電室、配電箱等運行狀態的安全監控，對變電站維護的集中高效運維值守，對設施實時運行數據、歷史報警信息等數據的集中管理和對電能質量監視的分析，實現了對配電系統的智能化管理，提升了信息化水平。

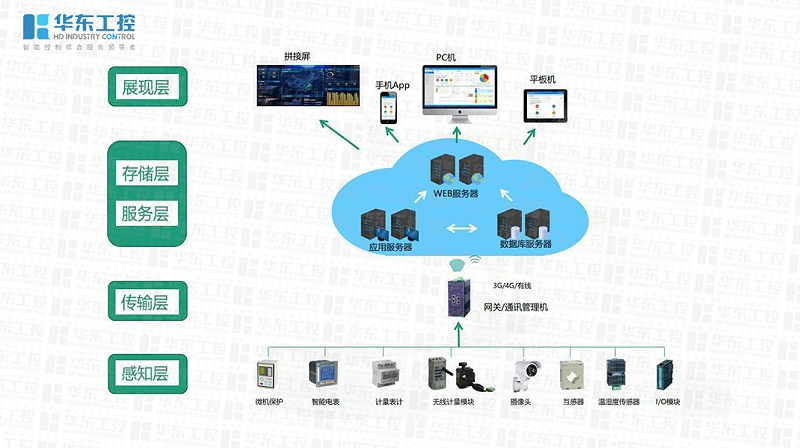

【數字化配電系統架構圖】

一、 感知層

數字化配電系統的感知層主要是變電站、配電室、分布式配電柜（箱）或分布式能源站，其內部被控制硬件主要為智能電表、計量表、攝像頭、互感器、無線計量模塊、溫濕度傳感器和I/O模塊。

二、 傳輸層

華東工控數字化配電系統的傳輸層主要為網關或通訊管理機，主要功能是將從感知層采集到的相關數據通過網絡傳輸?shù)较乱粚?，此部分的網絡可以是3G網絡、4G網絡或有線網絡。

三、 存儲層/服務層

該配電系統的存儲層也可以被叫做服務層，主要由數據庫服務器、應用服務器和WEB服務器組成，該部分為云端布置，可以選用阿里云進行部署，也可以使用自建服務器進行部署，部署的方式可以采用集中式部署，也可以使用多臺服務器分布式部署。

四、 展示層

系統的展示層也就是用戶的客戶端，主要功能是將配電系統的相關數據可視化的展示給用戶，讓用戶可以更加清楚明了的看到各個設備的運行狀態?？梢酝ㄟ^手機APP、平板電腦、PC端和拼接屏進行展示。

以上就是華東工控帶來的數字化配電系統基本架構的簡要介紹，了解更多相關資訊，請關注華東工控官方網站。
