自控柜

PLC 自控柜是整個自控設備的核心部件，每臺PLC 柜都要充分考慮項目特點和 PLC 使用環境要求，對柜體設計和布局的要求較高，我公司具有十多年自控系統集成的經驗，可以根據用戶需求設計出各種類型PLC 自控柜。

在線咨詢

全國熱線

400-606-9618

產品簡介 / Introduction

產品特點 Product features

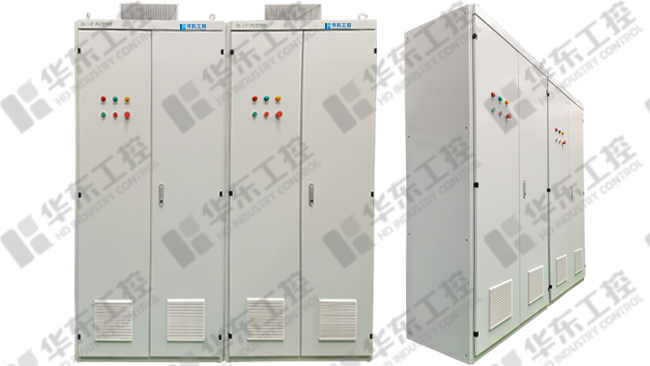

采用 PS 柜型，中低端 PLC 柜選用 GGD 柜型。PLC 控制柜側面及前后門均采用 2.0mm 厚冷軋鋼板制作，兩側采用 1.5mm 厚冷軋鋼板制作。

柜前后開門，前門也可設計玻璃視窗（玻璃視窗以觀察到柜內 PLC 及主要設備工作狀態并保證門體整體美觀為準，幾個控制柜門應保持一致），后為雙開門。

柜下部距底100mm設蓋板，蓋板分前后兩塊，每塊蓋板在兩邊靠近線槽處設200mm*100mm 出線孔，蓋板應為 2.0mm厚鋼板，并加筋條。

控制柜內設備元件安裝為前后布置，即雙面立梁結構，前后立梁間為 100mm，前立梁面至前門的凈空為 300mm，后立梁至后門的凈空為 400mm。

柜頂居中安裝排風扇，柜頂前后安裝照明日光燈管，儀表柜柜頂居后安裝照明日光燈管。柜內兩側靠近柜體側板的豎走線槽應緊貼側板，以保證柜內有效凈空間。

（有柜內布置圖的）柜內元器件及其它部件按安裝圖紙要求。柜內接線參照?qǐng)D紙?jiān)O(shè)計，柜內該短接的接線端子應短接，柜內配線（多股銅芯軟線）規格嚴格按配線規約執行。

單獨配置零排和接地排，確保系統可靠接地。

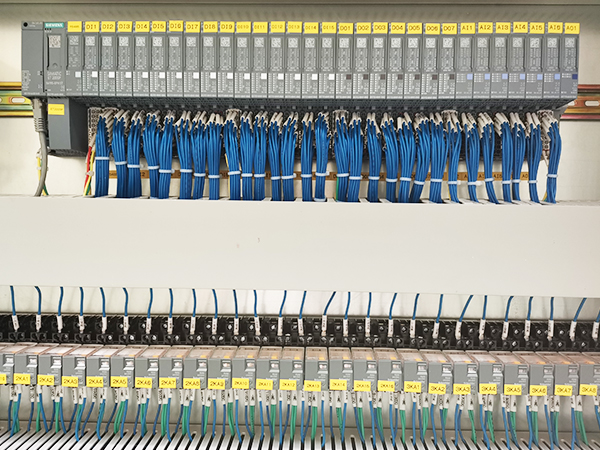

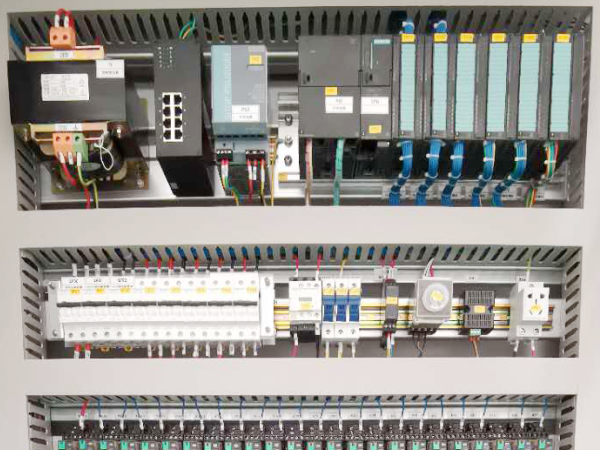

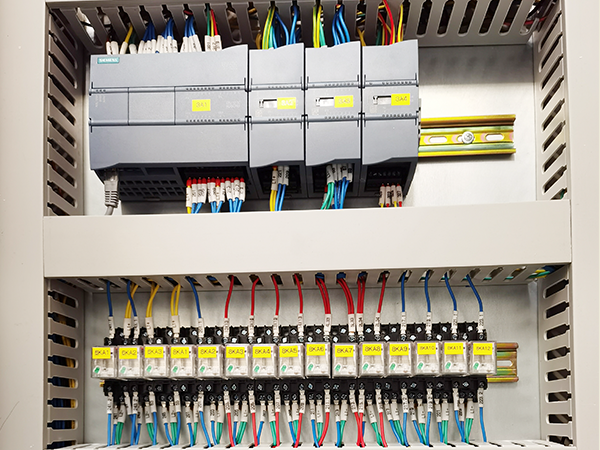

細節展示 Detail display

華東自控柜優勢 Advantages of PLC cabinet

排線合理
排線科學合理，美觀大方，充分考慮客戶接線需要，留足空間。
方便接線
進出線端子傾斜45度安裝，方便客戶接線。
三重接地分開
三重接地分開：配電接地、保護接地、防雷接地，安全，防干擾。
出口標準
輔材用低鹵、無煙、阻燃的電線、線槽，達到出口標準。
操作簡單
功能菜單提示操作簡單，系統自檢精度軟件校正維護方便。
量身設計
可以根據用戶需求量身設計，并可搭配人機界面觸摸屏，達到輕松操作的目的。
數據傳輸
可與DCS總線上位機 modbus、profibus等通訊協議的數據傳輸。
控制和監控
辦與工控機、以太網等實現的控制和監控。

典型應用 Typical applications

01
恒壓供水
02
空壓機
03
風機水泵
04
中央空調
05
港口機械
06
機床
07
鍋爐
08
造紙機械
09
食品機械
10
其他應用

我們?yōu)楹沃档眯刨?/a> Why are we trustworthy

掌握核心技術
滿足客戶需求

資質認證：發明專利7項、實用新型專利38項、軟件著作權15項，3C證書13項，CQC產品認證7項
24年行業經驗
更專注更可靠

自主生產：占地面積2萬平米，自有電氣控制柜生產團隊，電氣系統、信息管理系統研發團隊
完善的產品管理
成就精品工程

嚴把品質：5S生產管理，七項裝配工藝流程標準化，實時監控生產過程，四道主檢驗工序，二十五項驗收標準，杜絕不合格產品出廠
完善的服務體系
帶來長久保障

深入挖掘客戶需求，為客戶提供全方位的售前技術咨詢及配合工作；執行訂單全過程跟蹤，及時匯報生產進度
