智慧水利供水泵站控制系統

作者：編輯：來源：發布日期： 2021.07.13

信息摘要：

智慧水利供水泵站控制系統作為水利資源調度的重要組成部分，對自動化的要求比較高。華東工控基于現狀條件，完善現場基礎監控設施設備，建設無人值守監…

智慧水利供水泵站控制系統 Intelligent water supply pump station control system

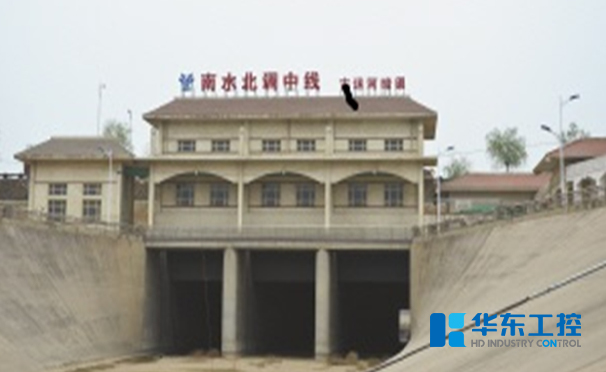

南水北調工程是國家重點工程，南水北調工程就是把中國長江流域豐盈的水資源抽調一部分送到華北和中國西北地區，從而改變中國南澇北旱，北方地區水資源嚴重短缺局面的重大戰略性工程，目的是促進中國南北經濟、社會與人口、資源、環境的協調發展。

項目需求：

1）泵站自控系統建設：包括變頻自控，泵組恒壓運行，自控點數參考500點。

2）泵站電力系統接入：自帶以太網通訊接口，通過交換機接入自控系統。

3）輸水管線遙測系統建設：利用4G電池供電測控終端RTU構建遙測系統。

4）視頻安防系統建設：包括門禁、視頻系統，門禁與視頻聯動，主要設備（泵組）需要實現視頻與工藝的聯動。

5）調度中心建設：調度中心設在泵站內；

6）網絡建設：試點泵站的網絡建設建議，需考慮未來的接入；

7）工藝監控：實時監控泵房內的水泵運行、閥門狀態、壓力、流量、水質等運行情況；輸水管線各監測點的壓力與水質；

8）能效管理：電能數據采集，監控與分析；

9）設備巡檢與運維管理：利用數字化技術與云技術實現工藝設備、公輔設備的主動運維與移動運維；

10）綜合調度：供水量按照水廠實際供水情況提供，系統需要結合水廠需水量的要求來調節原水泵站的運行狀況，并實時關注輸水管線壓力情況，預警爆管及漏損定位。調度方案需綜合考慮水廠的供水計劃與清水池水位來實現原水調度。

11）通過智能化的軟硬件結合的方案，最終實現泵站的無人值守，以南樂泵站為試點打造示范性、標桿性的智慧泵站。

華東工控基于現狀條件，完善現場基礎監控設施設備，建設無人值守監控平臺，通過遠程監控，能夠?qū)崿F(xiàn)與現場監控一致的管理功能。通過計算機監控系統能實時、準確、有效地完成對本站被控對象的安全監控。

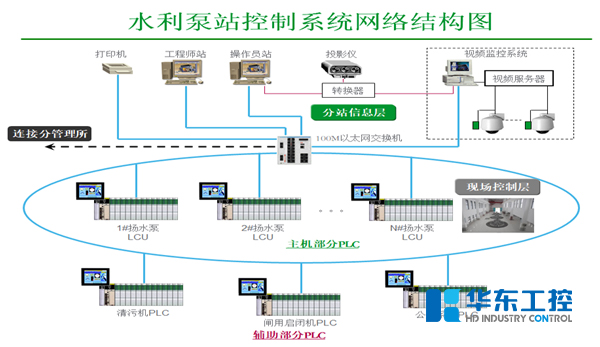

水利供水泵站解決方案 Water supply pump station solution

基于現狀條件，完善現場基礎監控設施設備，建設無人值守監控平臺，通過遠程監控，能夠?qū)崿F(xiàn)與現場監控一致的管理功能。通過計算機監控系統能實時、準確、有效地完成對本站被控對象的安全監控。

主要功能為：數據采集和處理、安全運行監視及事件報警、控制與調節、運行參數統計記錄與生產管理、人機接口、數據通信、系統自診斷與冗余切換、軟件開發與維護、運行指導。

（1）數據采集和處理：從各個LCU采集各主輔設備的實時數據，包括模擬量、開關量、電度量、綜合量和事件順序記錄(SOE)、越復限事件記錄等。按收到的數據進行數據庫刷新、報警登錄。根據各LCU上送的事件，依據時間順序記入相應的一覽表。系統根據設定的周期、定時或以事件觸發方式對實時采集和處理后的數據進行綜合處理。綜合處理包括關系運算，邏輯運算、算術及函數運算。測點數值及狀態的人工設定。

（2）安全監視及事件報警：全站運行實時監視、參數越復限報警記錄，監控系統將對某些參數以及計算數據進行越限監視，有些量如溫度量等還將進行趨勢記錄，即進行變化梯度監視。這些處理包括越限報警、梯度越限報警、自動顯示、記錄和打印等。

（3）泵站運行指導：控制操作過程監視，當控制命令下達后，監控系統能自動顯示相應的機組或進線等設備的操作監視畫面。實時顯示操作過程中每一步驟及執行情況，或提示在工況轉換過程受阻的部位及原因。包括一次設備操作指導、站用電系統操作指導等。

（4）監控系統異常監視：監控系統具有故障自檢測及容錯處理功能。自檢測的報警登入自診斷一覽表。監控系統能自動顯示節點計算機的工作狀態，如主/從機、故障、停機等。

（5）控制操作-控制與運行調度方式：監控系統支持以下三種調控方式↓ 遠方控制方式；中控室集中控制方式；現地控制方式；控制方式的轉換；控制方式優先順序從下至上，現地控制單元有高的優先權，可在現地控制單元上進行控制方式切換。

（6）統計記錄及生產管理：系統在實時采集全站各設備的運行參數和工況的基礎上進一步完成統計制表等一系列運行管理的工作，使運行人員不必再進行人工抄表，也可使統計等一系列技術管理工作自動進行。監控系統能按照運行操作人員的管理和要求打印泵站運行日志和報表。打印內容以及打印格式可以事先設定。打印方式有定時自動打印、隨機召喚打印等。按水利部《泵站技術管理規程》SL255-2000有關要求設置。

（7）與GPS時鐘系統通信：計算機監控系統主控級計算機應與GPS時鐘同步，主控級應與單元級各LCU的時鐘進行同步，以保證整個系統的時鐘精度滿足監控系統事件分辨率的要求。

（8）自診斷和冗余切換：監控系統具備在線自診斷功能，能診斷出系統中的故障，并能定位故障部位。診斷到故障時，主備用計算機能自動切換。無論是主備用計算機的切換還是系統網絡上的結點發生故障，都可在操作員工作站上給出提示信息，并記入自診斷表中。

（9）遠程診斷和維護功能：系統具有遠程診斷和維護功能，可在遠方通過網絡對泵站計算機監控系統的各個節點進行在線診斷和遠程維護、修改。

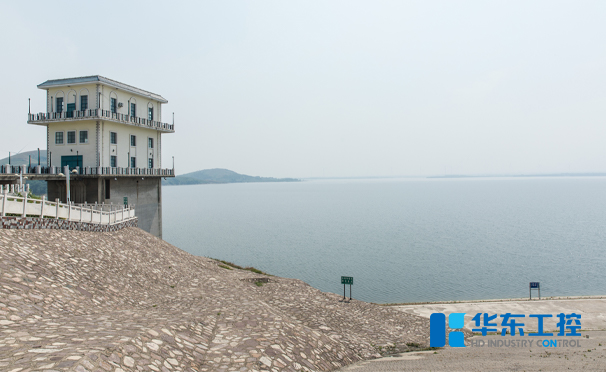

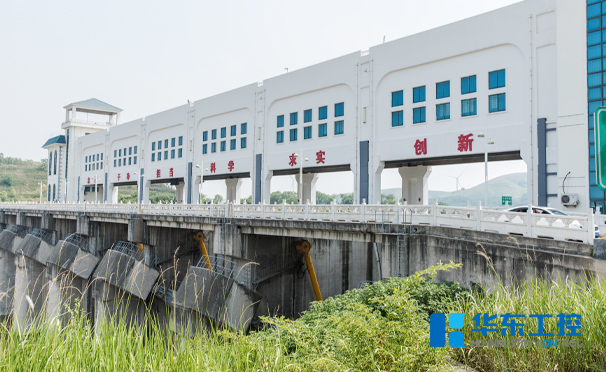

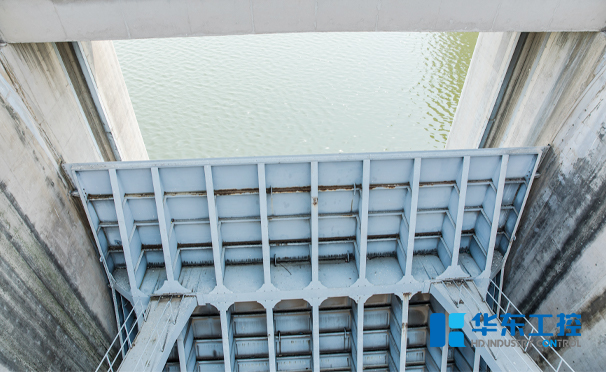

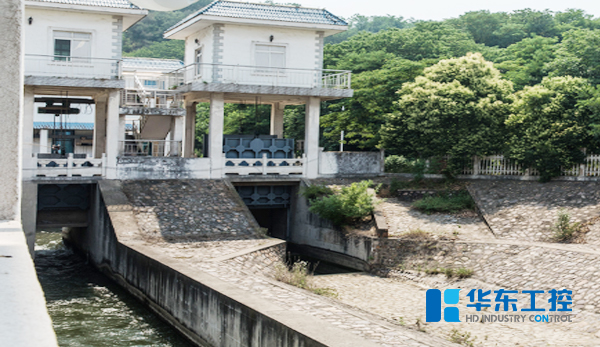

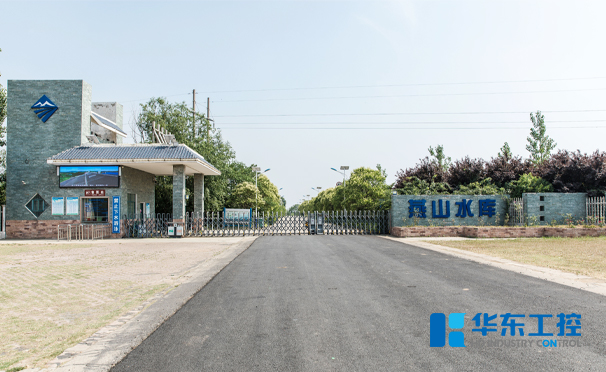

應用現場+案例 Application site + Case

自主知識產權 Independent intellectual property rights

: 一種污水站遠程群控系統（發明專利號：ZL201710468027.7）

一種智能加藥配方控制系統及控制方法（發明專利號：ZL201610764079.4）

工廠水網集中管理系統（實用新型專利號：ZL201120401075.2）

基于終端觸摸屏的數據采集和監控系統（實用新型專利號：ZL201120394673.1）

華東工控城鎮大區域污水處理監控系統（軟件著作權號：2017SR743745）
